Kamera-Slider
Unter einem Kamera-Slider versteht man ein auf Gleitlagern beruhendes System, mit dem sich Kameras auf einer geraden Strecke verfahren lassen. Ein Slider ermöglicht sanfte und ruckelfreie Kamerafahrten. Das System ist vom Einsatz vergleichbar mit einem Dolly. Professionelle Systeme kosten je nach Ausführung über 1000,- EUR. Aber mit etwas handwerklichem Geschick ist aber auch ein Selbstbau möglich.
|
|
|
|
Die DryLin® W-Linearführungen der Firma igus® GmbH, bestehend aus einer Führungsschiene aus Aluminium und dem dazugehörigen Schlitten, sind hervorragend für einen Kamera-Slider geeignet. Durch die Verwendung schmiermittellfreier Gleitlager ist das System wartungsfrei und schmutzunempfindlich. Die geringe Haftreibung ermöglicht einen leisen, ruckelfreien Lauf.

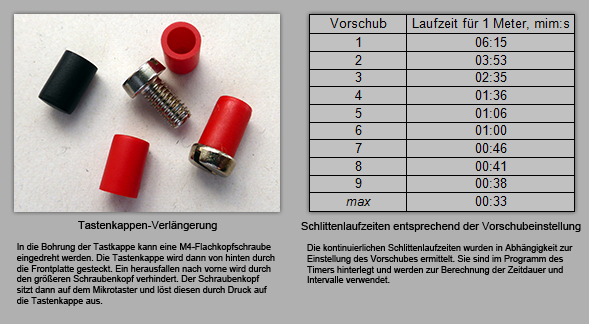

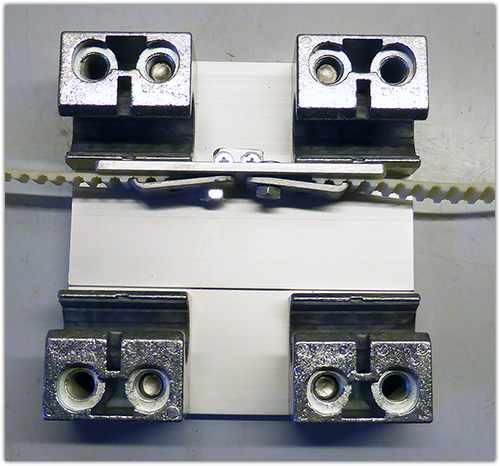

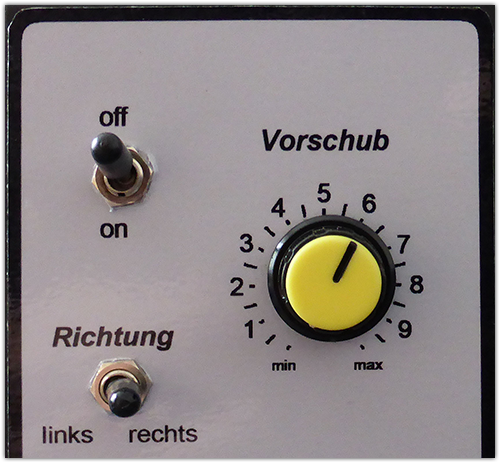

Der Schlitten wird über einen Zahnriemen von einem Getriebemotor gleichmäßig bewegt. Über einen Spannungsregler kann der Vorschub von 0,5 bis 6 min/m verstellt werden. Die Laufrichtung wird mit einem Umschalter bestimmt. An beiden Enden der Schiene befinden sich Endschalter, die den Schlitten automatisch stoppen.

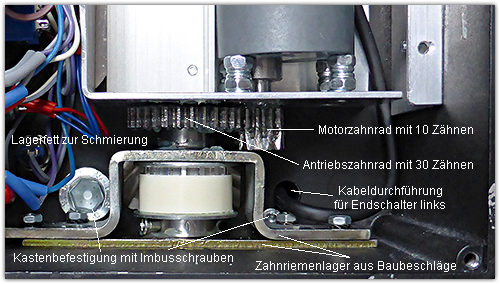

Der gesamte Antrieb mit 12V-Akku befindet sich in einem Alu-Gehäuse auf der rechten Seite. Somit sind stromunabhängige Videoaufnahmen mit kontinuierlichen Kamerafahrten bis zu 10 h möglich. Mit einem 12 V Gleichstrom-Netzteil ist aber auch ein Betrieb über die DC-Buchse möglich. |
|
Steuerung mit Arduino
Für Zeitrafferaufnahmen oder Langzeitbelichtungen ist es notwendig, dass der Schlitten während der Aufnahme still steht. Diese synchrone Steuerung von Motor und Auslösen der Kamera ist mit einem Arduino möglich.
Arduino ist eine Open-Source Plattform, basierend auf einer einfach anwendbaren Hard- und Software für Mikrocontroller gesteuerte Projekte.
|
|
|
|

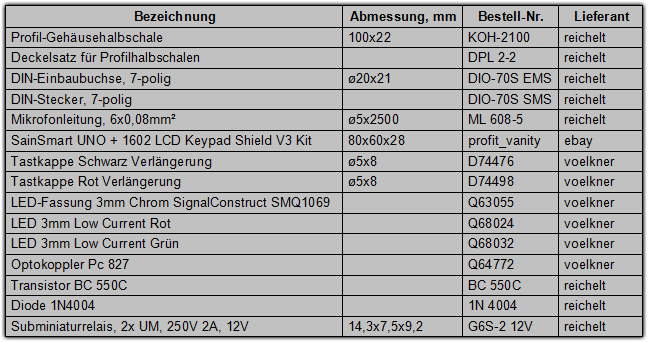

Mit dem UNO und dem 1602 LCD Keypad Shield V3 Kit von SainSmart, bekommt man die komplette Hardware wie Mikrokontroller, LCD-Anzeige und Einstelltasten. Zusammen mit den Kontroll-LED’s für die Auslösung der Kamera und der Motorsteuerung, wird alles in ein separates Alu-Gehäuse eingebaut. Verbunden wird der Timer über eine 7-polige DIN-Steckverbindung an den Motorkasten worüber auch die 12 V-Stromversorgung des Timers erfolgt.

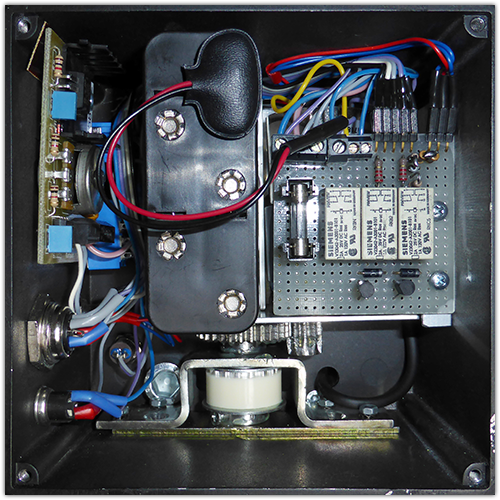

Eine Relais-Platine muss zusätzlich in den Motorkasten eingebaut werden. Beim Anschluß des Timers wird automatisch auf den Arduino UNO umgeschaltet. Der Timer steuert dann über die Relais den Motor und die Kamera. Die Software, mit Anleitung zur Programmierung, findet man auf der Arduino-Homepage. Nach Installation der Software und dem Treiber zur Datenübertragung, kann über den USB-Anschluß der Arduino UNO programmiert werden. Mein Programm, unter Arduino auch Sketch genannt, gibt es hier.
 Ein Nachbau erfolgt auf eigene Gefahr!
|
